AT氣動保溫對夾式球閥

公稱口徑：DN20-DN200
公稱壓力：1.6MPa-2.5MPa
閥體材質：碳鋼、不銹鋼
連接法蘭：ASME B 16.5、JB/T 79
適用介質：重油、膠類等易凝固介質

分享到：

產品詳細

一、AT氣動保溫對夾式球閥概述
該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統(tǒng)中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

二、AT氣動保溫對夾式球閥技術規(guī)范

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

三、AT氣動保溫對夾式球閥主要零件材料

序號	零件名稱	材質
序號	零件名稱	C	P	R
1	夾套	25	SUS304	SUS304
2	閥座	WCB	SUS304	SUS316
3	閥體	25	SUS304	SUS316
4	密封圈	RPTFE、PTFE、對位聚苯
5	球體	SUS304	SUS304	SUS316
6	閥桿	1Cr13	SUS304	SUS316
7	填料	柔性石墨、RPTFE、PTFE
8	填料壓蓋	WCB	SUS304	SUS316

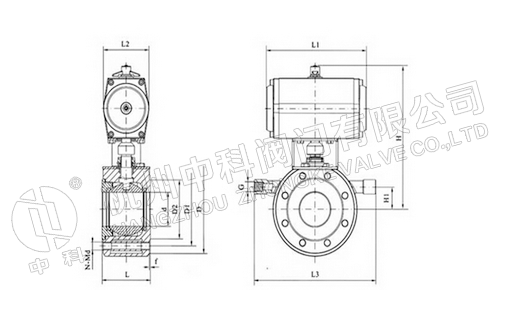

公稱通徑（DN）		d	L	D		E	Q	H	W	管螺紋
(mm)	(in)	d	L	(mm)	(in)	E	Q	H	W	P
20	3/4"	19	117	40	1 1/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2 1/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	495	410	1300	G3
